Schéma toiture tuile : la pente de 24 % à 35 % qui change tout

20 septembre 2026 Maëlle Kerhervé 8 min de lecture

Un schéma de toiture en tuiles n’a d’intérêt que s’il permet de vérifier deux choses en un coup d’œil : la structure est-elle complète, et respecte-t-elle les règles de pente et de recouvrement propres au type de tuile choisi ? Avant de lancer un chantier de pose ou de rénovation, mieux vaut savoir lire chaque couche du schéma, du chevron jusqu’à la tuile faîtière, et connaître les repères chiffrés qui distinguent une couverture conforme d’une couverture qui prendra l’eau à la première pluie battante.

Table des matières

Ce que représente vraiment un schéma de toiture en tuiles

Un schéma de toiture en coupe montre l’empilement des éléments qui transforment une charpente nue en couverture étanche et ventilée. On y retrouve la structure porteuse, un écran de sous-toiture, une lame d’air, le support de fixation (liteaux et contre-liteaux) et enfin la couche visible : les tuiles elles-mêmes. Ce document sert autant au couvreur qui prépare son chantier qu’au particulier qui veut comprendre ce qu’il paie, ou vérifier qu’une pose existante correspond aux règles en vigueur.

Calcul de l’espacement des liteaux

Saisissez les longueurs mesurées sur un échantillon de 11 tuiles emboîtées (en début et en fin de lot) ainsi que le recouvrement propre au modèle de tuile utilisé, pour obtenir le pureau réel puis l’espacement des liteaux à appliquer.

Pureau réel (Lp)

—

Lp = (L + l) / 20

Espacement des liteaux (E)

—

E = Lp − R

Rappel : ces valeurs doivent rester cohérentes avec le DTU applicable au type de tuile posée (pureau maximal, recouvrement minimal, pente de toiture, zone climatique). Vérifiez toujours les prescriptions du DTU correspondant avant la pose du litonnage.

Ce qui distingue un bon schéma d'un simple dessin décoratif, c'est la présence des cotes et des points singuliers : pente exprimée en pourcentage, recouvrement des tuiles en centimètres, traitement des rives, du faîtage, des arêtiers et des noues. Sans ces informations, le schéma reste illustratif ; avec elles, il devient un vrai outil de vérification technique.

Les couches du système, du chevron à la tuile

La charpente et le support

Tout part de la structure porteuse : chevrons, fermettes ou pannes selon le type de charpente. Sur cette ossature vient un support qui peut prendre plusieurs formes selon le chantier : voliges en bois, liteaux bois ou métalliques, plaques profilées en fibres-ciment, malons, chevrons trapézoïdaux, ou encore panneaux OSB. Le choix du support conditionne directement la manière dont les liteaux seront fixés et donc la solidité de l'ensemble de la couverture.

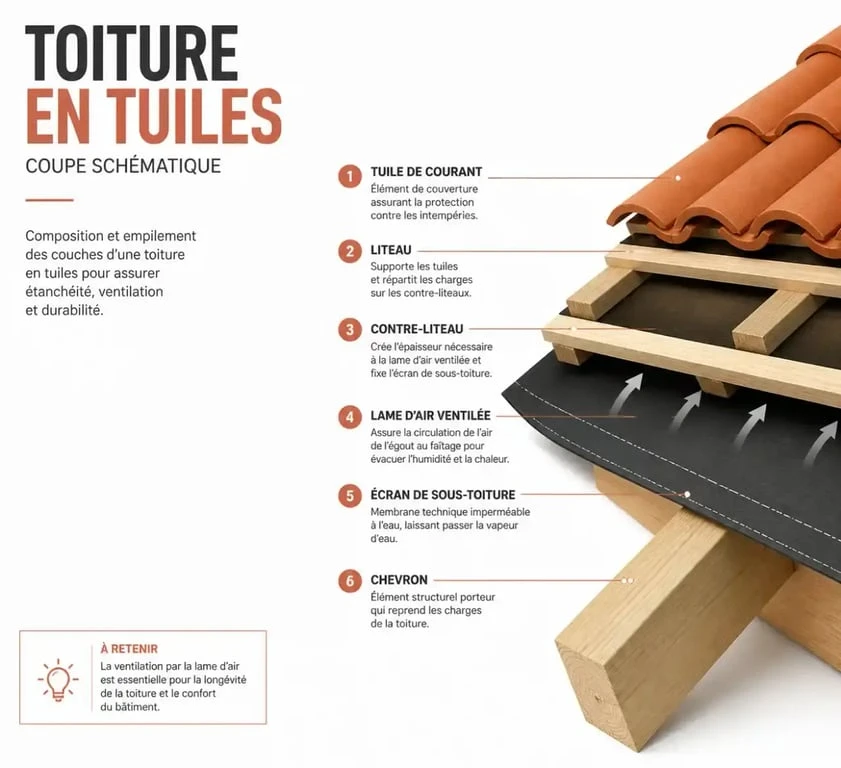

Schéma toiture tuile en coupe montrant chevron, écran de sous-toiture, liteaux et tuile de courant

Écran de sous-toiture et ventilation

Entre le support et les liteaux, l'écran de sous-toiture joue un rôle de deuxième barrière contre l'eau et le vent, en complément des tuiles. Il doit être associé à une lame d'air ventilée, faute de quoi l'humidité stagne sous la couverture et finit par condenser, avec un risque de dégradation de la charpente à moyen terme. Sur un schéma bien fait, cette lame d'air apparaît clairement entre l'écran et les contre-liteaux, et se prolonge jusqu'à des sorties de ventilation en toiture ou des closoirs ventilés en faîtage.

Liteaux et contre-liteaux

Les contre-liteaux sont posés dans le sens de la pente, à l'aplomb des chevrons, pour créer l'espace de ventilation. Les liteaux, eux, sont fixés perpendiculairement, dans le sens horizontal, et reçoivent directement les tuiles. L'espacement entre chaque liteau n'est jamais laissé au hasard : il découle d'un calcul précis lié au pureau de la tuile utilisée, détaillé plus loin.

Le schéma change selon le type de tuile posée

C'est souvent le point sous-estimé par les particuliers : un schéma de toiture n'est pas universel, il dépend directement du modèle de tuile retenu.

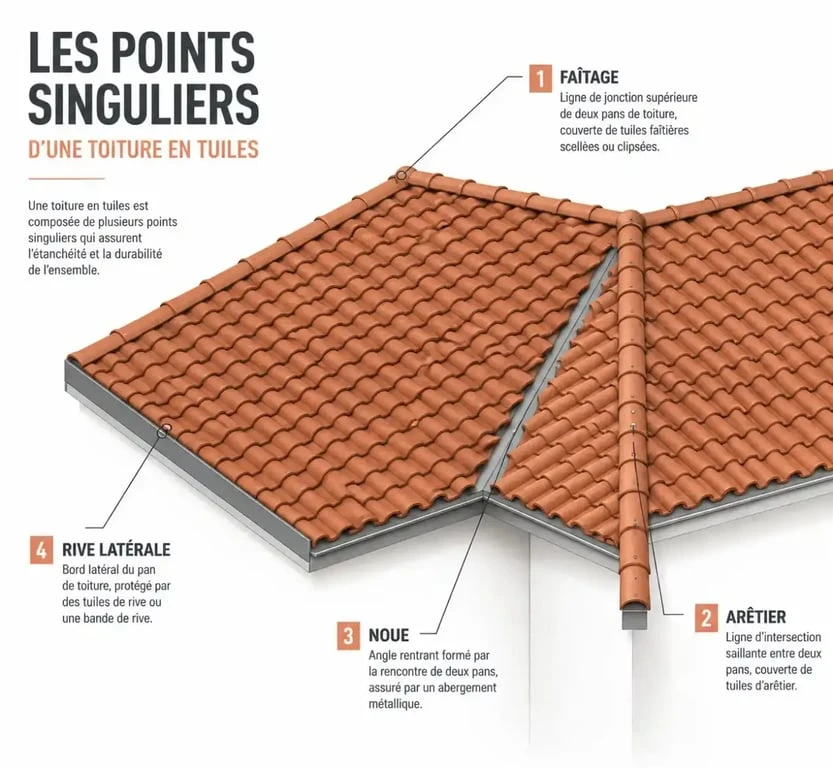

Points singuliers d'une toiture en tuiles : faîtage, arêtier, noue et rive

Tuile canal

La tuile canal, typique des toitures méditerranéennes, se pose en deux couches croisées (tuiles de courant et tuiles de couvert) sans emboîtement mécanique. Sa pente minimale varie de 24 % en zone 1 protégée à 35 % en zone 3 exposée, pour un rampant qui ne dépasse pas 12 mètres. Le recouvrement longitudinal, lui, s'échelonne de 14 cm en situation protégée à 17 cm en situation exposée. Ces écarts ne sont pas anecdotiques : ils traduisent une résistance différente au vent et à la pluie battante selon l'exposition du site.

Tuile plate en terre cuite

La tuile plate se pose à double recouvrement, avec un pureau généralement plus court que celui d'une tuile à emboîtement. Son schéma de pose impose une pente plus forte que la tuile canal, car l'absence de système de glissement réduit sa capacité naturelle à évacuer l'eau rapidement.

Tuile béton à glissement ou à emboîtement

Les tuiles béton modernes intègrent des reliefs qui guident l'eau et permettent un espacement plus large entre liteaux. Leur schéma de pose est généralement plus simple à lire, car les cotes de recouvrement sont standardisées par le fabricant, mais elles restent soumises aux mêmes exigences de pente minimale et de fixation selon la zone de vent.

Les points singuliers à ne jamais oublier sur le schéma

Un schéma incomplet est un schéma qui s'arrête aux tuiles de courant et oublie les zones de rupture, pourtant les plus exposées aux infiltrations.

Égout et faîtage

À l'égout, la première rangée de tuiles doit être calée pour amorcer correctement la pente et diriger l'eau vers la gouttière. Au faîtage, les tuiles faîtières viennent coiffer la jonction des deux versants avec un recouvrement minimal de 10 cm, posées à sec ou scellées selon le système retenu.

Rives, arêtiers et noues

Les rives protègent les bords latéraux du toit, les arêtiers gèrent les angles saillants entre deux pans, et les noues traitent les angles rentrants où l'eau converge et où le risque de stagnation est le plus élevé. Chacun de ces points singuliers fonctionne comme un sous-ensemble à part entière : des pièces spécifiques (closoirs, bandes métalliques, tuiles à tailler, crochets renforcés) qui doivent rester étanches indépendamment du reste de la couverture. Sur le schéma, il est utile de traiter chaque point singulier comme sa propre coupe de détail plutôt que de se contenter d'une vue d'ensemble, car c'est précisément là que se concentrent la majorité des sinistres liés à une toiture en tuiles.

DTU, pente et recouvrement : ce que le schéma doit respecter

Le choix du type de tuile détermine le DTU applicable, et donc les cotes qui doivent figurer sur le schéma. Au total, huit DTU distincts couvrent les tuiles terre cuite, béton et de montagne : 40.21, 40.211, 40.22, 40.23, 40.24, 40.241, 40.25 et 43.11.

Élément	Repère chiffré
Pente minimale tuile canal	24 % (zone 1 protégée) à 35 % (zone 3 exposée)
Longueur de rampant concernée	jusqu'à 12 m
Recouvrement longitudinal	14 cm à 17 cm selon zone
Recouvrement minimal tuiles faîtières	10 cm
Dénivellation considérée « situation normale »	moins de 10 %
Zone littorale considérée exposée	bande de 5 km depuis la mer

Ces valeurs ne sont pas interchangeables d'un chantier à l'autre : la situation d'exposition (protégée, normale, exposée) dépend à la fois de la région, de l'altitude et de la proximité du littoral, et doit être vérifiée avant de figer le schéma définitif.

Calculer le pureau et l'espacement des liteaux

Le pureau correspond à la partie visible d'une tuile une fois posée, et c'est cette mesure qui détermine l'espacement exact des liteaux sur le schéma. Le pureau réel se calcule à partir d'un échantillon de 11 tuiles emboîtées, avec la formule p = (L + l) / 20, où L et l représentent les longueurs mesurées sur le lot. Une fois ce pureau connu, l'espacement des liteaux se déduit avec la formule E = Lp − R, R représentant le recouvrement propre au modèle de tuile. Ce calcul évite deux erreurs fréquentes : un espacement trop large qui réduit le recouvrement effectif sous le minimum réglementaire, ou un espacement trop serré qui gaspille des tuiles et alourdit inutilement la couverture.

Fixer les tuiles selon la zone d'exposition

La fixation n'est pas systématique sur toute la surface d'un toit en tuiles : elle dépend de la zone de vent et de la position sur le rampant (égout, rives, faîtage étant toujours plus exposés). Trois familles de crochets anti-tempête couvrent l'essentiel des besoins : le crochet en S, le crochet en long à œil simple, et le crochet cambré. En complément, le pannetonnage consiste à faire pivoter légèrement chaque tuile pour la verrouiller mécaniquement sur son liteau, une technique particulièrement utile en zone exposée où le simple poids des tuiles ne suffit plus à garantir leur tenue lors de vents violents. Sur le schéma, ces points de fixation doivent être positionnés en priorité sur les rives, les deux premiers rangs à l'égout et les abords du faîtage, zones où l'effet de succion du vent est le plus fort.

Faire réaliser ce schéma par un professionnel avant travaux, ou le faire valider par un couvreur si vous en avez déjà un tracé, reste la meilleure garantie que la pente, les recouvrements et les points singuliers correspondent bien à la zone géographique du chantier et au type de tuile retenu.
