Fixer un luminaire lourd : remplacer crochet DCL par vis

L’installation d’un luminaire dans un logement récent est simplifiée par la présence systématique de boîtiers DCL (Dispositif de Connexion Luminaire). Toutefois, dès que vous souhaitez suspendre un lustre ancien, une suspension volumineuse ou un ventilateur de plafond, le crochet en plastique fourni d’origine montre rapidement ses limites. Bien que la norme NF C 15-100 impose ce dispositif pour faciliter le raccordement, elle autorise son adaptation pour garantir la solidité de votre installation et la sécurité des occupants.

Table des matières

Pourquoi le crochet DCL d’origine est-il parfois insuffisant ?

Le boîtier DCL est conçu pour supporter des charges standards. Le crochet en plastique peut théoriquement soutenir jusqu’à 25 kg, à condition que le boîtier soit ancré dans le gros œuvre. Dans les faits, de nombreux installateurs recommandent de ne pas dépasser 5 à 10 kg sur ce support pour éviter toute déformation mécanique ou thermique sur le long terme.

Le passage à une fixation par vis est nécessaire dans deux situations : la suspension d’un objet lourd, comme un lustre en cristal ou une armature métallique, ou la nécessité de décentrer le luminaire. Dans ce second cas, le crochet devient inutilisable car le poids ne s’exerce plus verticalement sous le boîtier.

Les risques d’une surcharge sur un dispositif plastique

Un luminaire dépassant la capacité de résistance du crochet provoque un arrachement progressif. Ce risque ne concerne pas seulement la chute de l’objet, mais aussi les dommages causés aux conducteurs électriques, pouvant entraîner des arcs électriques ou des courts-circuits. Remplacer le crochet par une vis métallique ancrée directement dans le fond du boîtier ou à travers celui-ci permet de transférer la charge vers la structure porteuse de l’habitation.

Le matériel nécessaire pour une installation sécurisée

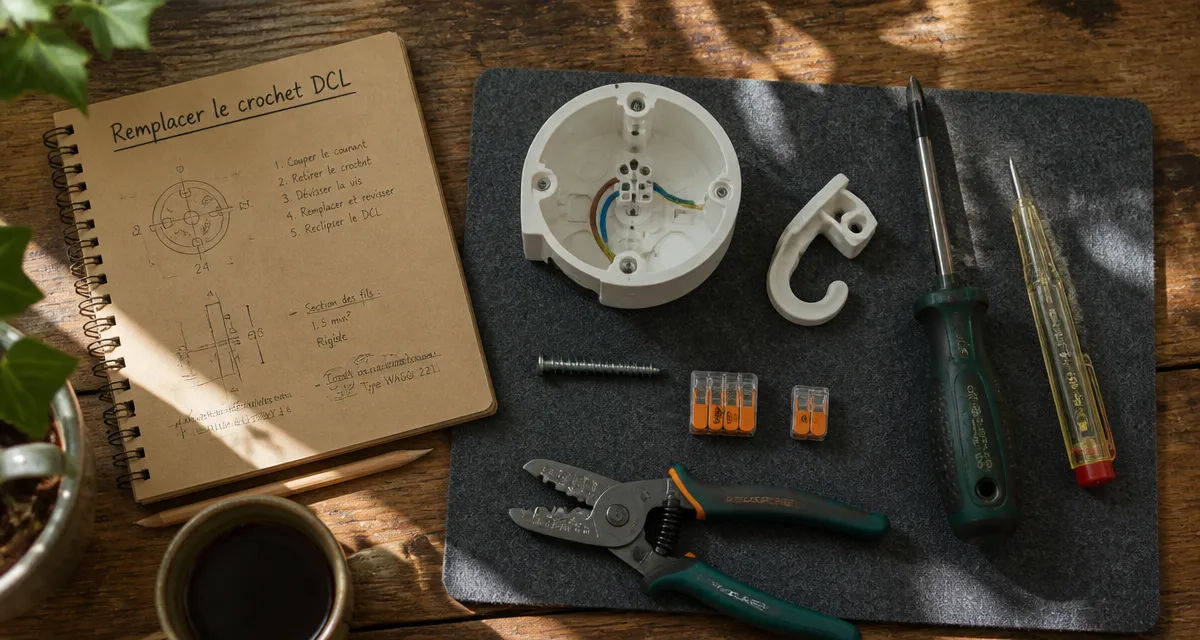

Avant de débuter, préparez les outils adaptés. Le remplacement du crochet demande de la précision pour garantir une fixation durable. Voici les indispensables :

Tournevis isolé : indispensable pour manipuler les bornes électriques sans risque.
Vis à métaux (diamètre 6 mm ou 8 mm) : le choix dépend du filetage présent au fond de votre boîtier DCL.
Testeur de tension ou VAT : pour confirmer l’absence de courant après avoir coupé le disjoncteur.
Pince coupante et pince à dénuder : pour ajuster la longueur des fils si nécessaire.
Connecteurs rapides (type Wago) : plus fiables et compacts que les anciens dominos.

Poids du luminaire	Type de fixation recommandé	Diamètre de la vis
Moins de 5 kg	Crochet DCL standard	–
Entre 5 et 15 kg	Vis à métaux sur boîtier DCL	6 mm
Plus de 15 kg	Tige filetée ancrée dans le béton ou la solive	8 mm

Étapes pour remplacer le crochet par une vis

La manipulation débute impérativement par la mise hors tension du circuit au niveau du tableau électrique général. Ne vous contentez pas de l’interrupteur mural, car un retour de neutre ou une erreur de câblage présente un danger réel.

1. Retrait du dispositif existant

Dévissez la douille DCL du boîtier. Une fois la fiche retirée, vous accédez au crochet en plastique. Sur la plupart des modèles, ce crochet se dévisse à la main ou avec une pince. Une fois retiré, le trou central fileté du boîtier DCL est libéré.

2. Vérification du filetage et ancrage

Le fond d’un boîtier DCL comporte souvent un insert métallique ou un filetage moulé. Vous pouvez y insérer une vis à métaux adaptée. Si le boîtier est fixé dans un faux plafond en placo sans renfort, la vis doit impérativement traverser le fond du boîtier pour atteindre une cheville à expansion (type Molly) ou une solive en bois située au-dessus.

Lorsque vous passez d’un accessoire léger à une pièce lourde, l’ancrage devient une extension structurelle du bâti. Utiliser une vis plutôt qu’un crochet permet de répartir les tensions de cisaillement sur le filetage métallique. Cela élimine l’élasticité du polymère, qui finit par céder sous l’effet de la chaleur des ampoules ou des vibrations du bâtiment.

3. Raccordement électrique et fixation finale

Une fois la vis solidement en place, raccordez les fils de votre luminaire (Phase, Neutre et Terre) aux fils du plafond via des connecteurs rapides. Glissez ensuite le pavillon du lustre le long de la tige ou de la vis jusqu’au plafond. Serrez la vis de blocage du pavillon pour masquer le dispositif DCL.

Cas particuliers : plafonds en placo et luminaires déportés

Si votre plafond est en plaques de plâtre (BA13) et que le boîtier DCL n’est pas fixé à une traverse métallique, la vis seule ne suffit pas pour un lustre lourd. Utilisez alors une cheville à bascule ou à ressort qui s’ouvrira derrière la plaque de plâtre, en passant par le trou central du DCL.

Décaler le point de fixation

Si vous souhaitez déplacer votre luminaire de 50 cm pour le centrer au-dessus d’une table, ne tirez pas sur les fils. Laissez le boîtier DCL en place, utilisez une fiche DCL mâle pour sortir le courant, et installez une vis avec une cheville adaptée à l’endroit souhaité. Un crochet de suspension ou un arrêt de câble décoratif permettra de guider le fil entre le boîtier et la nouvelle fixation.

Si vous êtes locataire, conservez le crochet d’origine. Lors de votre état des lieux de sortie, vous devrez remettre le dispositif DCL dans son état initial pour respecter les normes de livraison des logements.
